PFC+LLC组合控制器
| Part number | SY5055AHXP |
|---|
| Pout (max) (W) | 350 |
|---|
| HV startup | YES |
|---|
| Support DC input | NO |
|---|
| Operation mode | PFC: CrM/DCM/Burst,LLC: CCM/DCM/Burst |
|---|
| Driving FETs type | MOS |
|---|
| No load loss (mW) | <150 |
|---|
| Switching frequency (min)(kHz) | PFC: 30,LLC: 25 |
|---|
| Switching frequency (max)(kHz) | PFC: 300,LLC: 600 |
|---|
| Features | Half-bridge driver |
|---|
| Package | SOP14 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 功率因数PF>0.95，总谐波失真THD<5%
- 升压准谐振（QR）工作模式
- 轻载时升压突发工作模式
- LLC 快速动态响应
- LLC 集成半桥驱动器
- 输入BO/BI保护
- 升压FBB过压保护，LLC输出过压保护
- 每周期峰值电流保护
- 过温保护
- LLC 电容模式保护

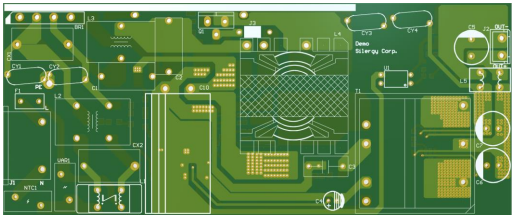

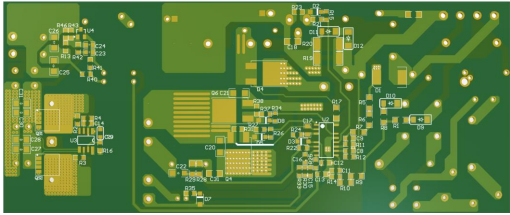

評估板
EVB_SY5055AHXP评估板适用于评估符合PFC+LLC组合控制器
