28V最大输入，单电感同步升压/降压稳压器
| Part number | SY9228QEC |
|---|
| Vin (min) (V) | 4 |
|---|
| Vin (max) (V) | 28 |
|---|
| Current limit (A) | Programmable 6A/8A/10A |
|---|
| Switching frequency (min)(kHz) | Programmable 0.25/0.5/0.75/1 |
|---|
| Switching frequency (max)(kHz) | |
|---|
| Vout (min) (V) | 3.6 |
|---|
| Vout (max) (V) | 21 |
|---|
| Vref accuracy (±%) | 1.5 |
|---|
| Vout accuracy(±%) | |
|---|
| Iq (typ) (uA) | 450 |
|---|
| Features | |
|---|
| Package | QFN5×5-32 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 双向功率传输模式
- 4~28V输入电压范围
- 内置开关低导通电阻：19mΩ
- 内部软启动
- 状态反馈支持中断
- 可选外部P通道FET驱动
- 电缆阻抗补偿
- 输出/输入电压/输出电流检测为8-bit ADC
- 输出过流/短路/过温保护
- I2C兼容接口
- 可选开关频率：250kHz, 500kHz, 750kHz, 1MHz
- VBUS输出电压可在3.6~21V范围内以0.1V/Step 进行配置
- 可选电感限流和输出限流
- 紧凑型封装：QFN5×5-32
- UL证书编号E491480
- IEC 62368-1认证

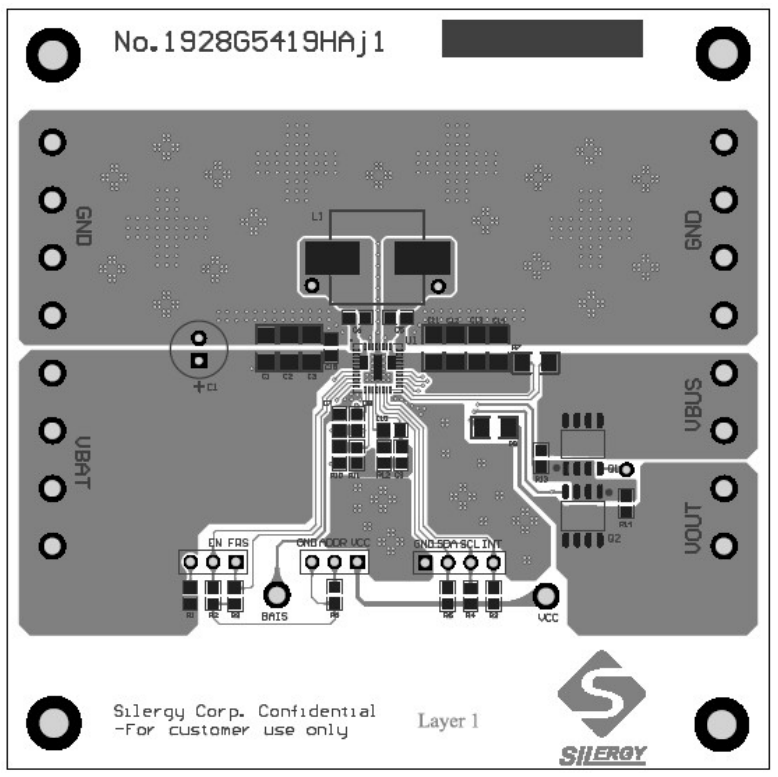

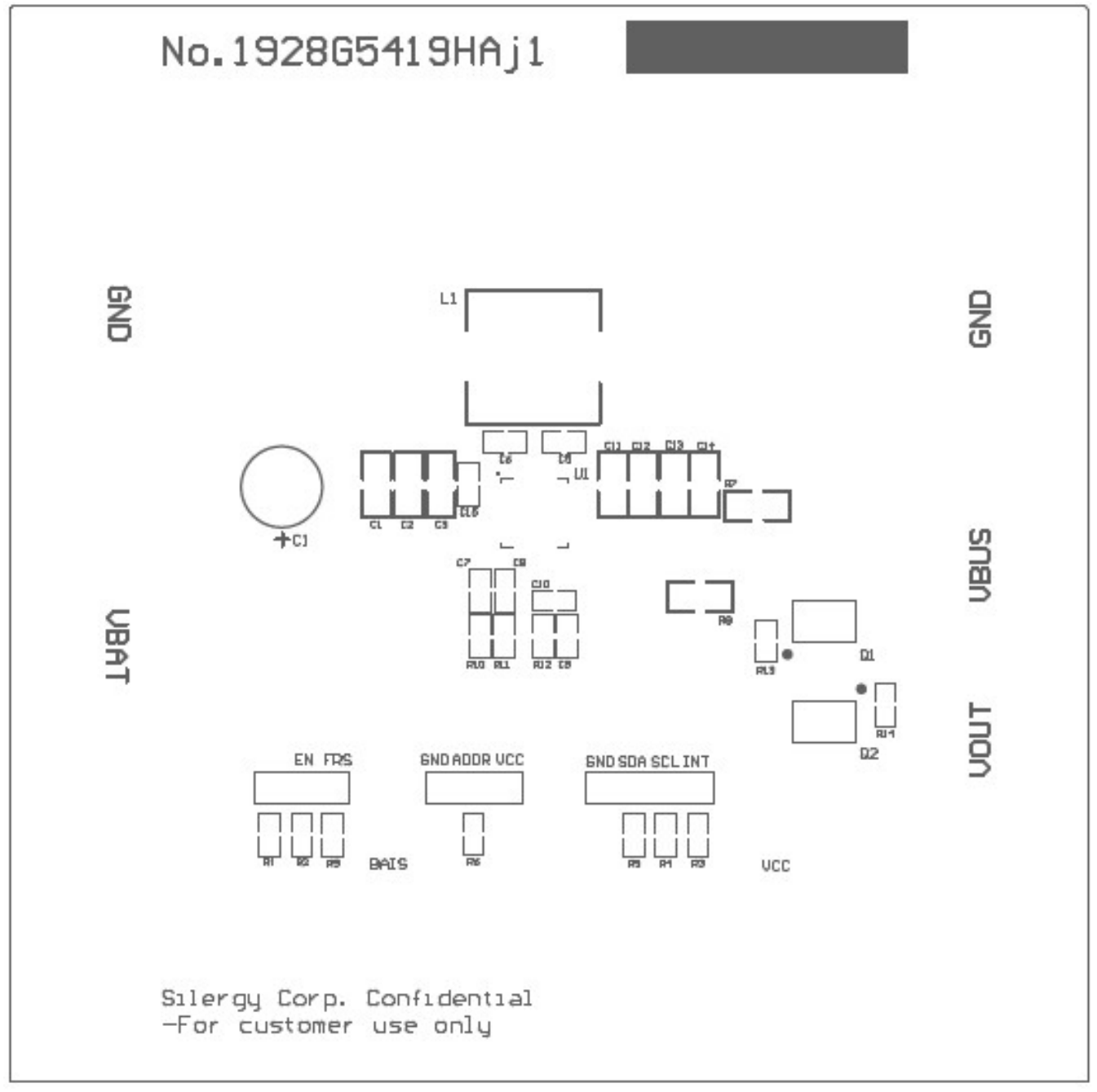

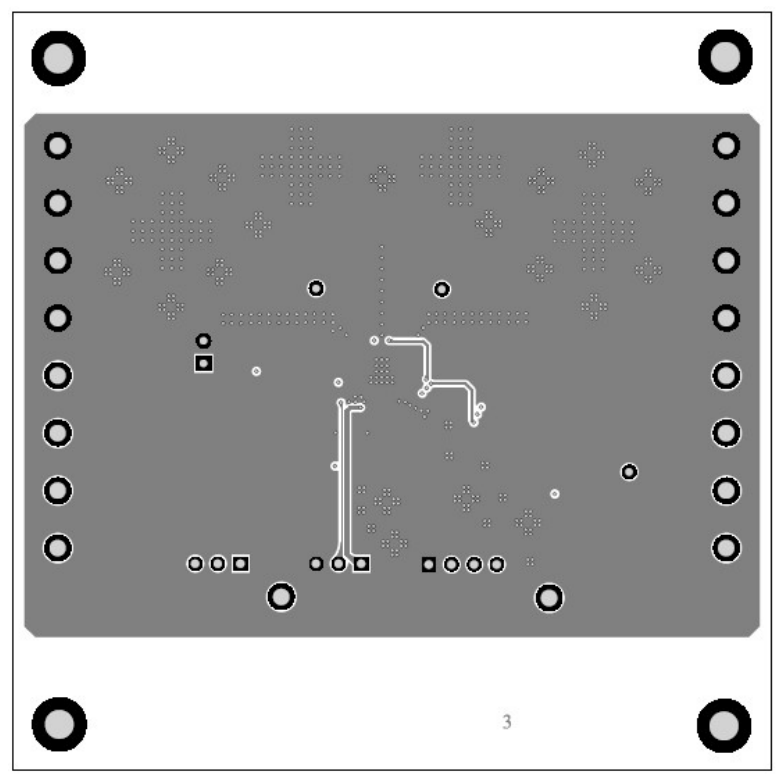

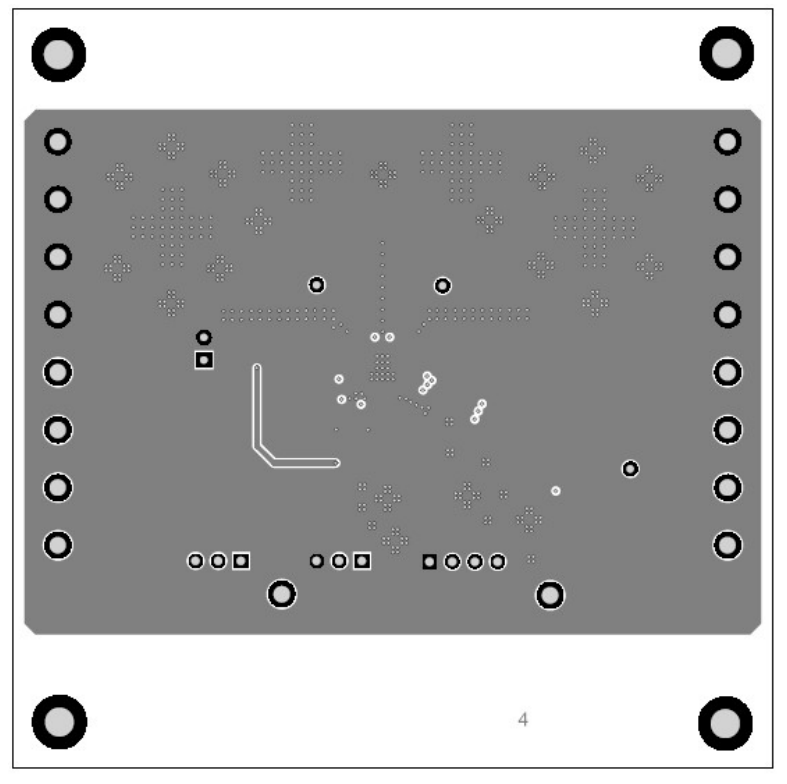

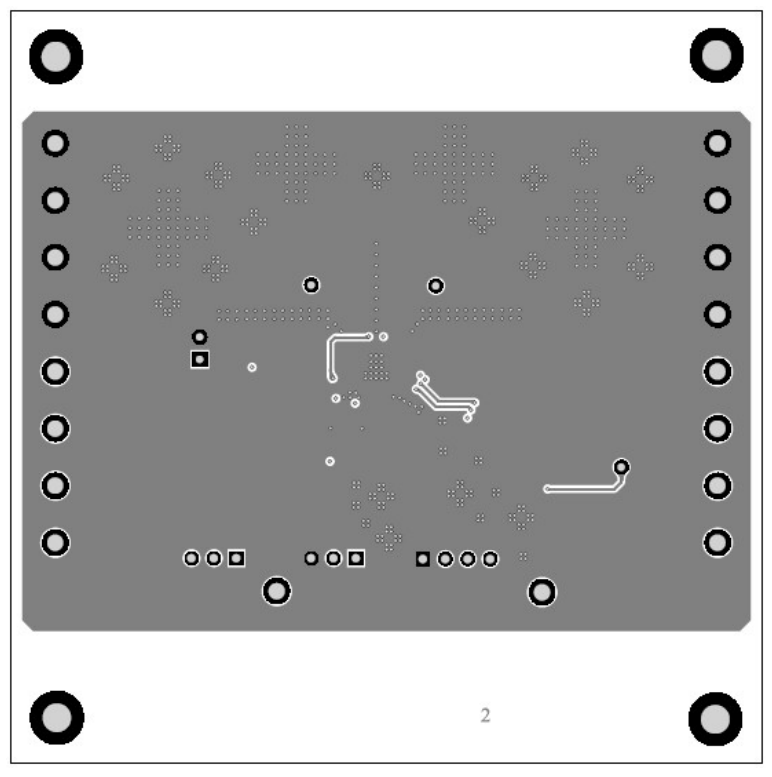

評估板
EVB_SY9228QEC评估板适用于评估28V最大输入，单电感同步升压/降压转换器SY9228QEC。
