高效快速响应，9A连续，14A峰值，28V输入同步降压型稳压器，具有±1A VTT LDO和±10mA缓冲基准
| Part number | SY8310RAC |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 4 |
|---|
| Vin (max) (V) | 24 |
|---|
| Switching frequency (min)(kHz) | 600 |
|---|
| Switching frequency (max)(kHz) | 600 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 2.5 |
|---|
| Iout (max) (A) | 9 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1 |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 80 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 85 |
|---|
| Features | Power good,Output discharge, LDO output,±10mA buffered reference |
|---|
| Package | QFN3×3-20 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 稳压器内置低导通电阻开关：27/9mΩ
- 输入电压范围：4-24V
- 瞬时PWM架构实现快速瞬态响应
- 内部450μs软启动限制浪涌电流
- 伪恒定频率：600kHz
- PFM / USM可选轻载运行模式
- 电源正常指示器
- 稳压器的9A连续/ 14A峰值输出电流能力
- ±1％0.6V基准电压
- VTT LDO的±1A拉/灌电流能力
- 缓冲低噪声±10mA 低噪声基准输出
- 在S3中支持VTT LDO 高阻抗
- 稳压器和VTT LDO的输出跟踪放电功能
- 逐周期谷值和峰值电流限制保护
- 锁存模式输出欠压保护
- 锁存模式输出过压保护
- 锁存模式过温保护
- 输入欠压锁定和偏置UVLO
- 符合RoHS标准且不含卤素
- 紧凑型包装：QFN3×3-20

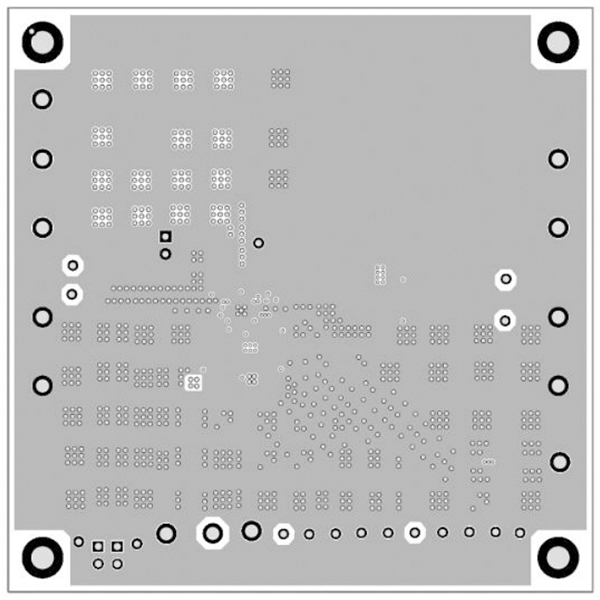

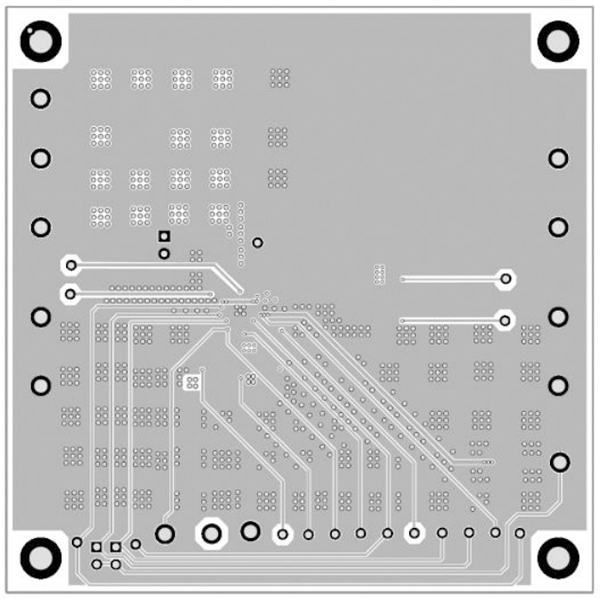

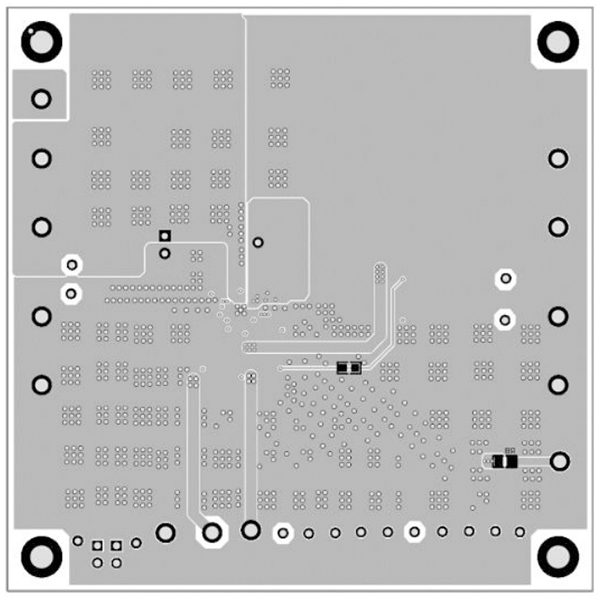

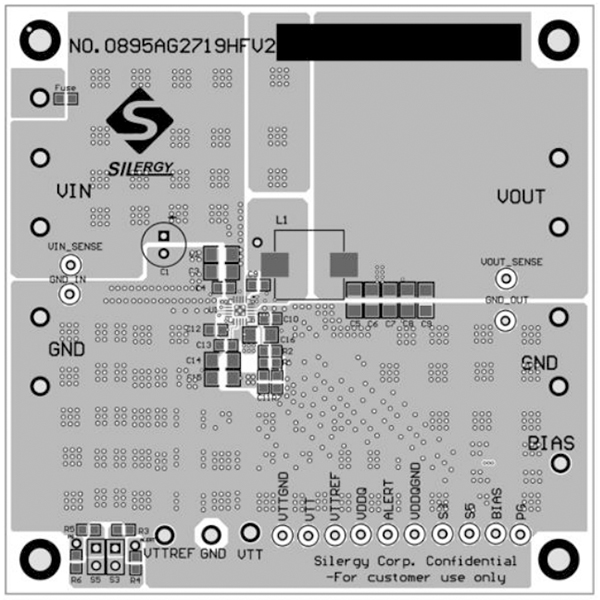

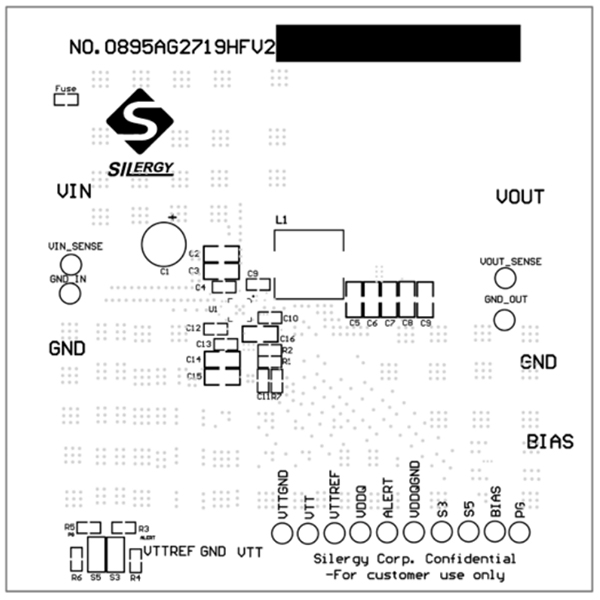

評估板
EVB_SY8310RAC评估板用于评估具有±1A VTT LDO和±10mA缓冲基准的600kHz，9A连续输出电流，24V输入同步降压稳压器SY8310RAC。
