SQ82806BGDF

正在量產
Datasheet
具有双极性输入的16bit 8通道同步采样ADC
    Part numberSQ82806BGDF
    Resolution (bit)16
    Sample rate (max)(ksps)200
    Channel(#)8
    InterfaceSPI, Parallel
    SNR (dB)90.9
    INL (max)(LSB)2
    Input typeBipolar
    Power consumption (typ)(mW)73
    ArchitectureSAR
    Reference modeExternal, Internal
    PackageLQFP10×10-64
    Operating temperature range(°C)-40 to 125
    • 200kSPS 8通道同步采样
    • 可配置的输入范围：±10V 和 ±5V
    • 高输入阻抗：1MΩ
    • 具有8kV ESD和 过压输入钳位保护
    • 5V 单模拟电源供电，1.8V 到 5V 数字I/O电源
    • 工作温度范围：-40°C 至 +125°C
    • 出色的性能：

    -- SNR: 95.7dB THD: -112.4dB

    -- INL: ±0.7LSB DNL: ±0.4LSB

    -- TUE: ±1.8LSB

    • 低温飘：

    -- 2.5V 参考温漂: 2.2ppm/°C

    -- 零位误差温漂: 0.9µV/°C

    -- 正满度误差温漂: 1.3ppm/°C

    -- 负满度误差温漂: 1.8ppm/°C

    • 用于过采样的数字滤波器
    • 封装：64 引脚 LQFP

    評估板

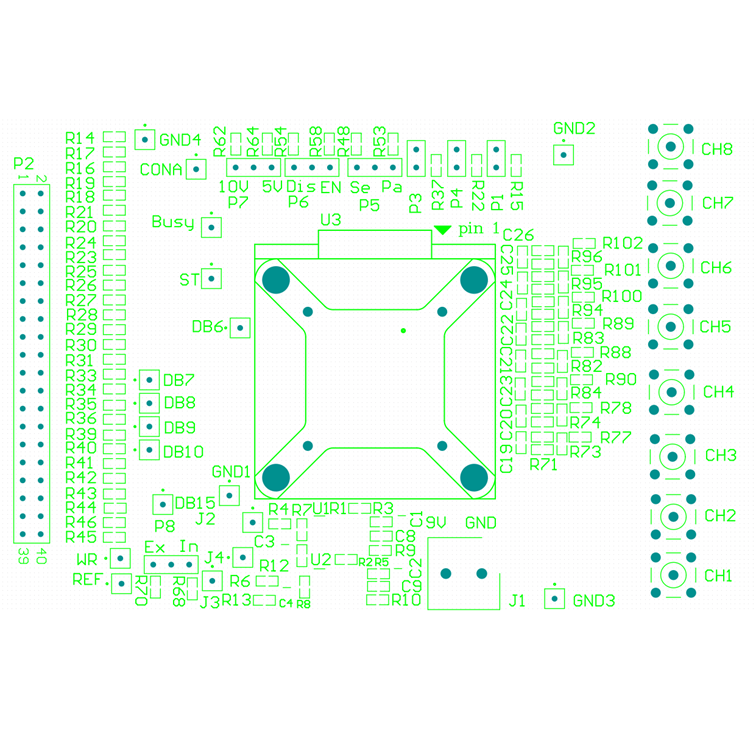

    • 幻灯片1

      評估板照片

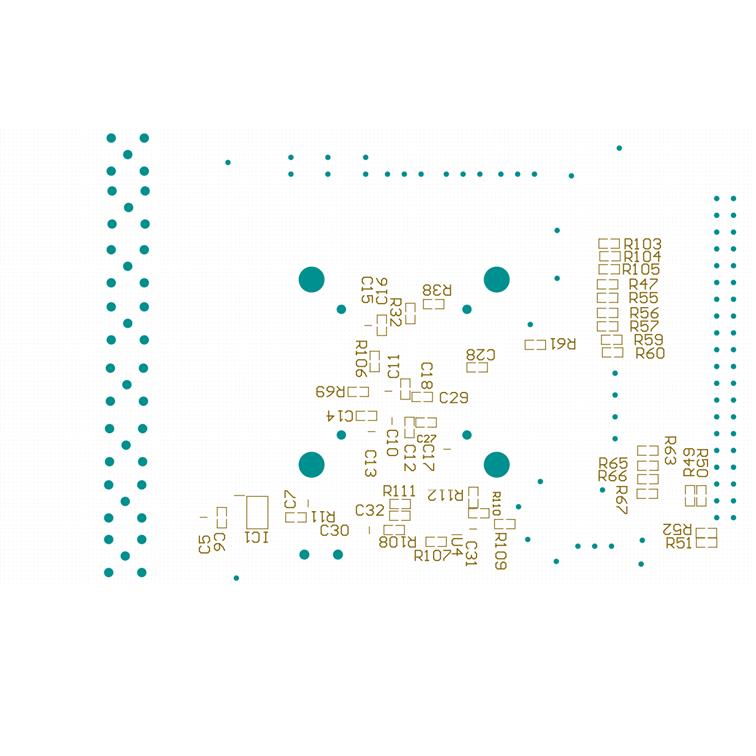

    • 幻灯片2

      評估板照片

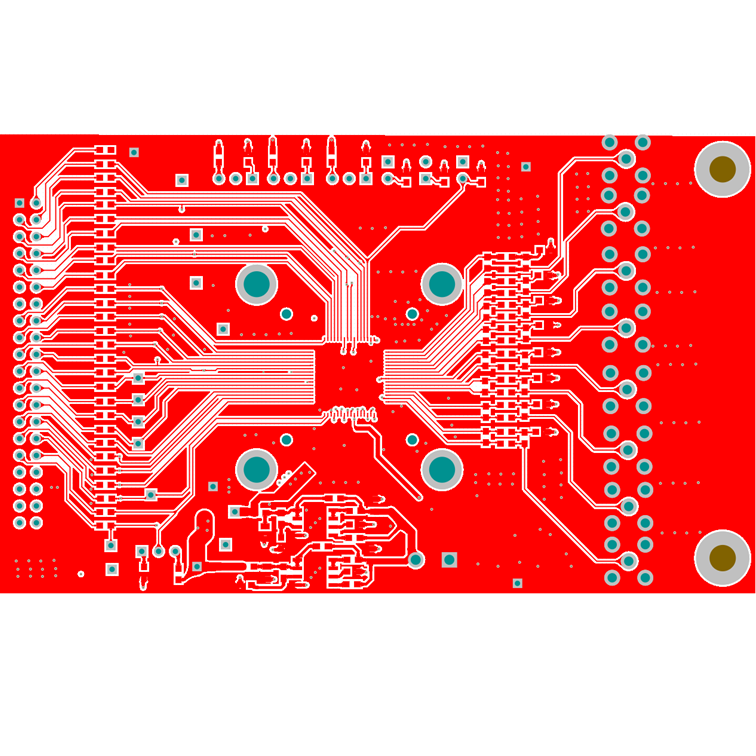

    • 幻灯片3

      評估板照片

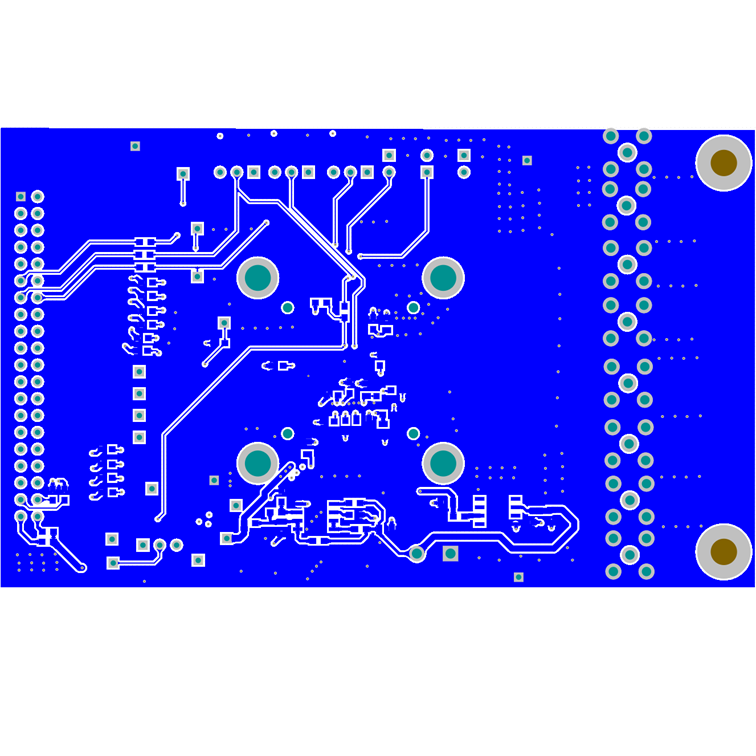

    • 幻灯片4

      評估板照片

    EVB_SQ82806GDF

    EVB_SQ82806GDF评估板适用于评估具有双极性输入的16bit 8通道同步采样ADC SQ82806GDF
