16V/70A DrMOS
| Part number | SQ29670NGG |
|---|
| Vin (min) (V) | 5 |
|---|
| Vin (max) (V) | 16 |
|---|
| Vcc (V) | 3.3 |
|---|
| VDRV voltage (V) | 3.3 |
|---|
| Iout (max) (A) | 70 |
|---|
| IMON accuracy (±%) | 5 |
|---|
| Switching frequency (max)(kHz) | 200 |
|---|
| Switching frequency (min)(kHz) | 2000 |
|---|
| Features | Cycle-by-cycle current limit |
|---|
| Package | LGA5×6-41 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 70A 输出电流
- 集成驱动器、电源 MOSFET 和解耦电容
- VDRV/VCC/BST/VIN 欠压锁定 (UVLO)
- 支持高达 2.0MHz 的开关频率
- 兼容三态逻辑的 3.3V PWM 输入
- 集成 5µA/A 电流检测和精确的电感电流报告
- 集成 8mV/°C 温度监测与报告
- 提供带故障标志的过温保护(OTP)
- 逐周期峰值电流保护，带故障标志和负过流保护
- 可编程峰值电流和谷值电流保护阈值
- 在三态下自动刷新 VBST 电源
- 封装类型：LGA5×6-41

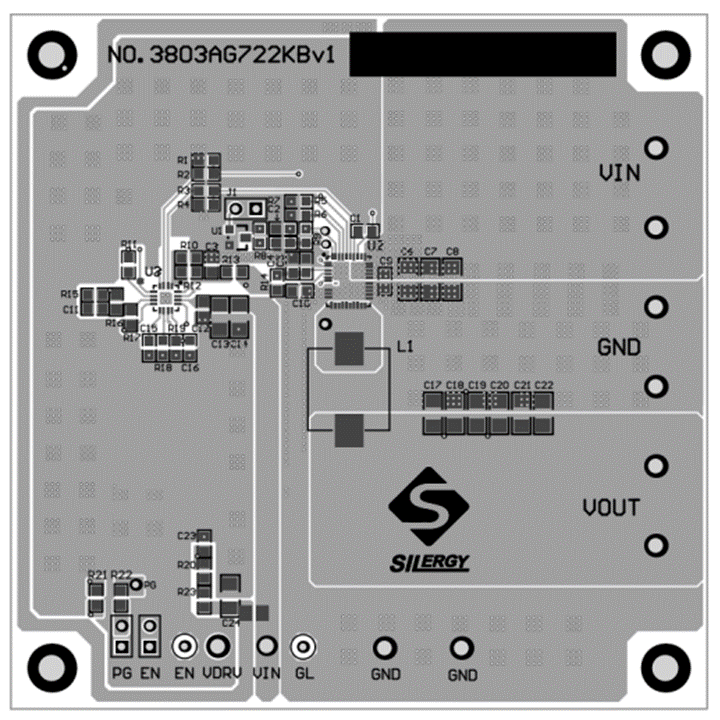

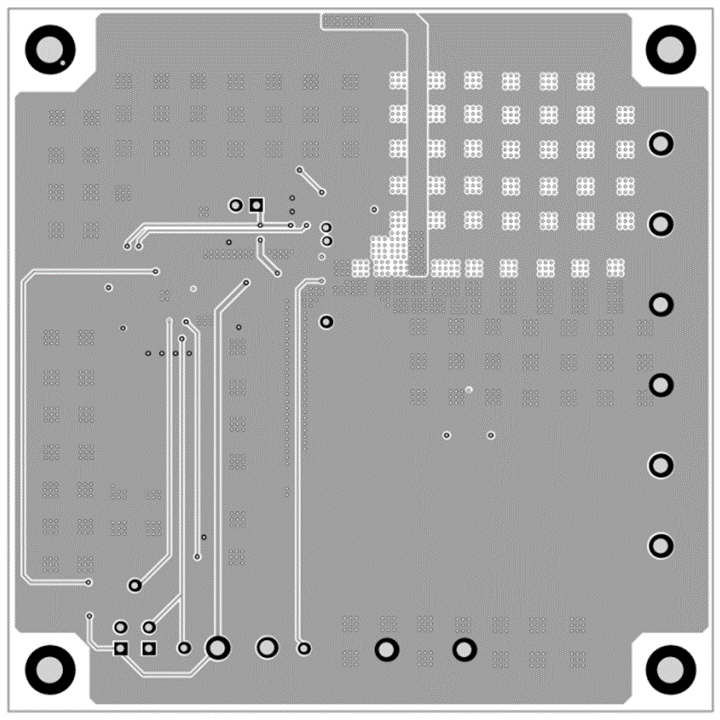

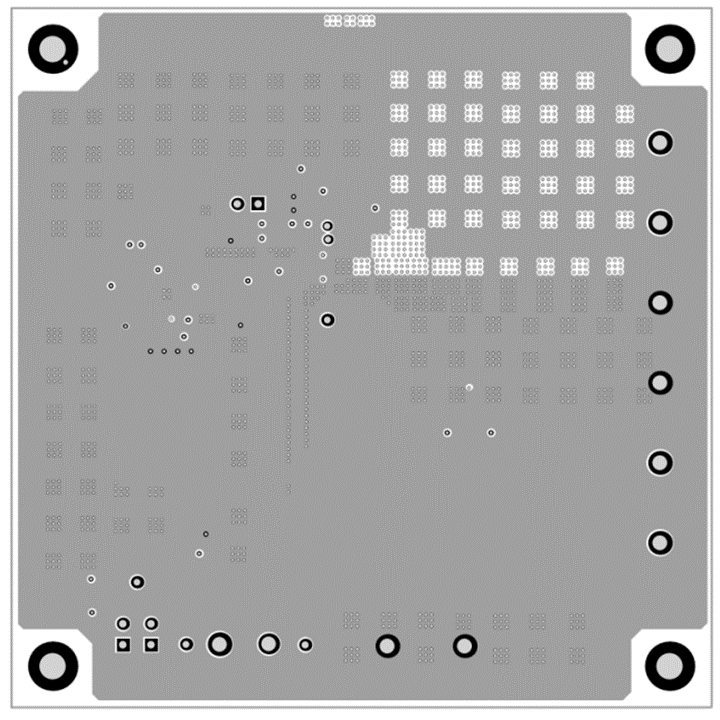

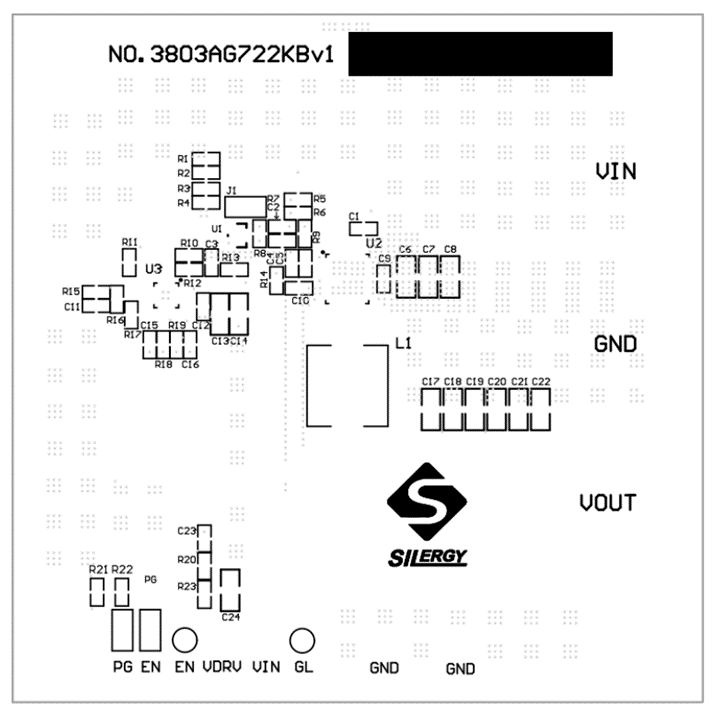

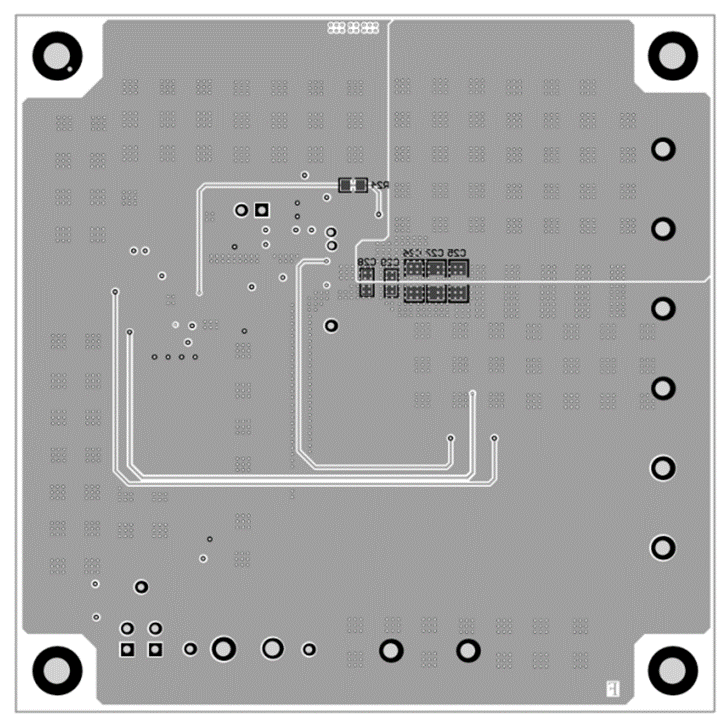

評估板
EVB_SQ29670NGG 评估板适用于评估500kHz, 70A DrMOS SQ29670NGG。
