高效率, 16V/6A 同步降压稳压器
| Part number | SQ29063BWYQ |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 2.85 |
|---|
| Vin (max) (V) | 16 |
|---|
| Switching frequency (min)(kHz) | 660 |
|---|
| Switching frequency (max)(kHz) | 2200 |
|---|
| Vout (min) (V) | 0.9 |
|---|
| Vout (max) (V) | 6 |
|---|
| Iout (max) (A) | 6 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1(over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 70 |
|---|
| Operation mode | FCCM/PFM Selectable |
|---|
| Iq (typ) (uA) | 850 |
|---|
| Features | Power good,Output discharge,Programmable current limit,Soft start,Latch-off SCP |
|---|
| Package | QFN2×3-14 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
--2.85V 至16V， VCC由外部电源供电
--3.6V至16V， VCC由内部LDO供电
- 内置22.1mΩ 电源开关和8.1mΩ同步整流开关
- ±1% 参考电压 （-40°C to 至125°C 结温范围内）
- Instant-PWM™提供快速瞬态响应
- 660kHz/ 1100kHz / 2200kHz工作频率
- PFM/FCCM 可选
- 可编程谷值限流
- 可靠的内置保护功能：
-- 逐周期谷值和峰值限流（OCP）
-- 如果选择FCCM 模式，则逐周期反向限流
-- 闭锁式输出过压保护（OVP），输出欠压保护（UVP），过温保护（OTP）和 32个连续周期后谷值限流保护
- 预偏置启动
- 电源正常指示器
- 紧凑型封装：QFN2x3-14

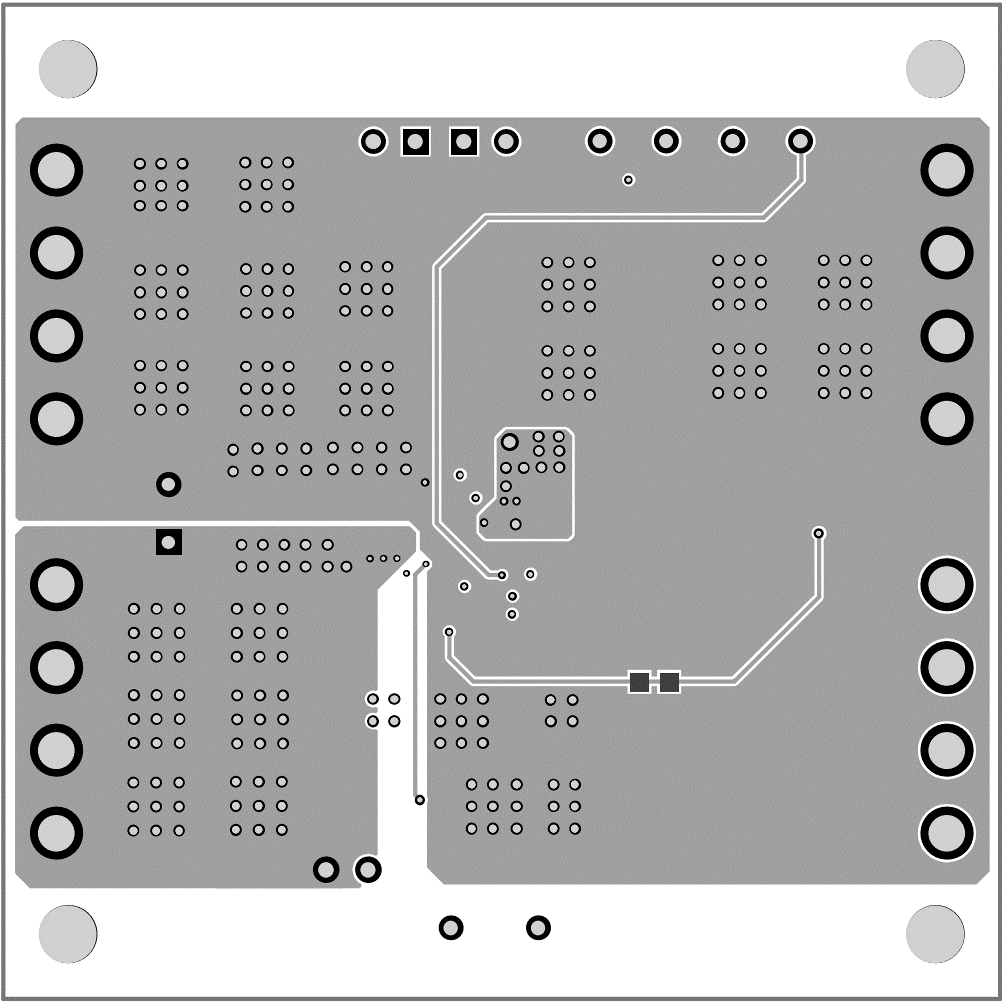

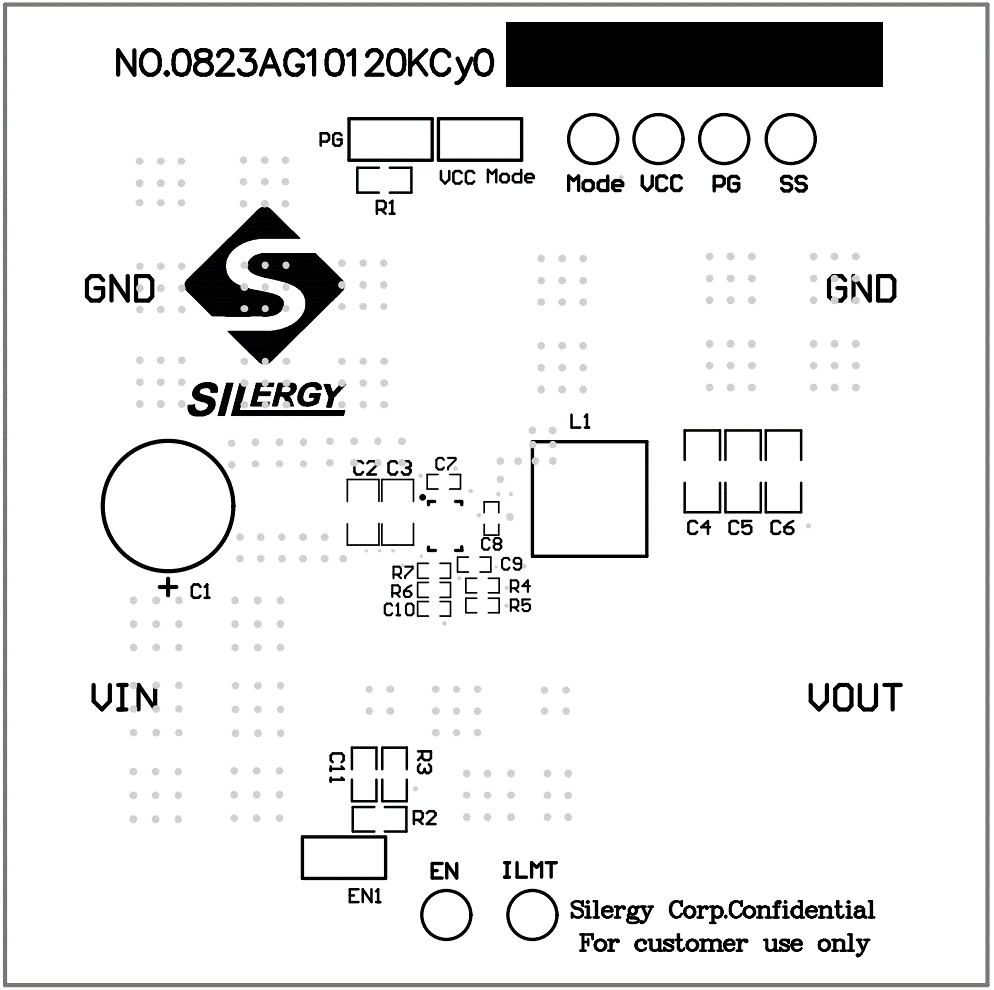

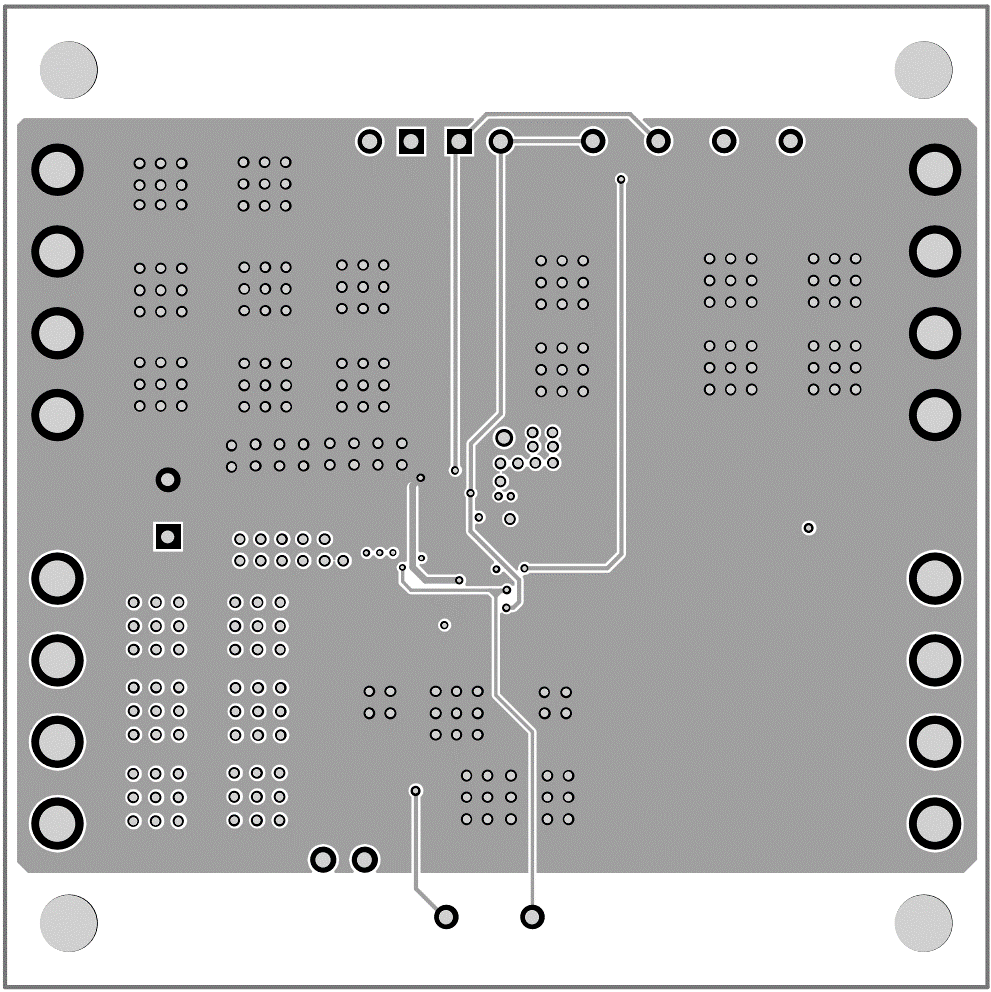

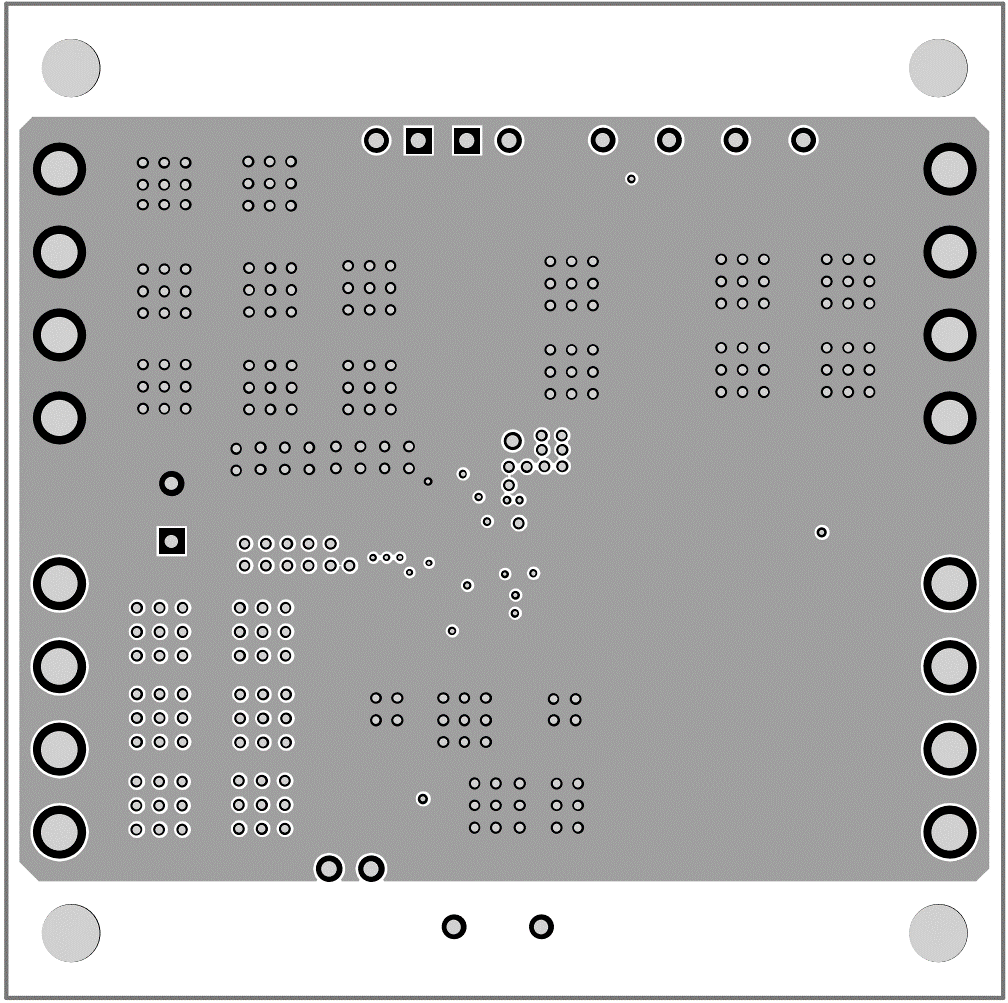

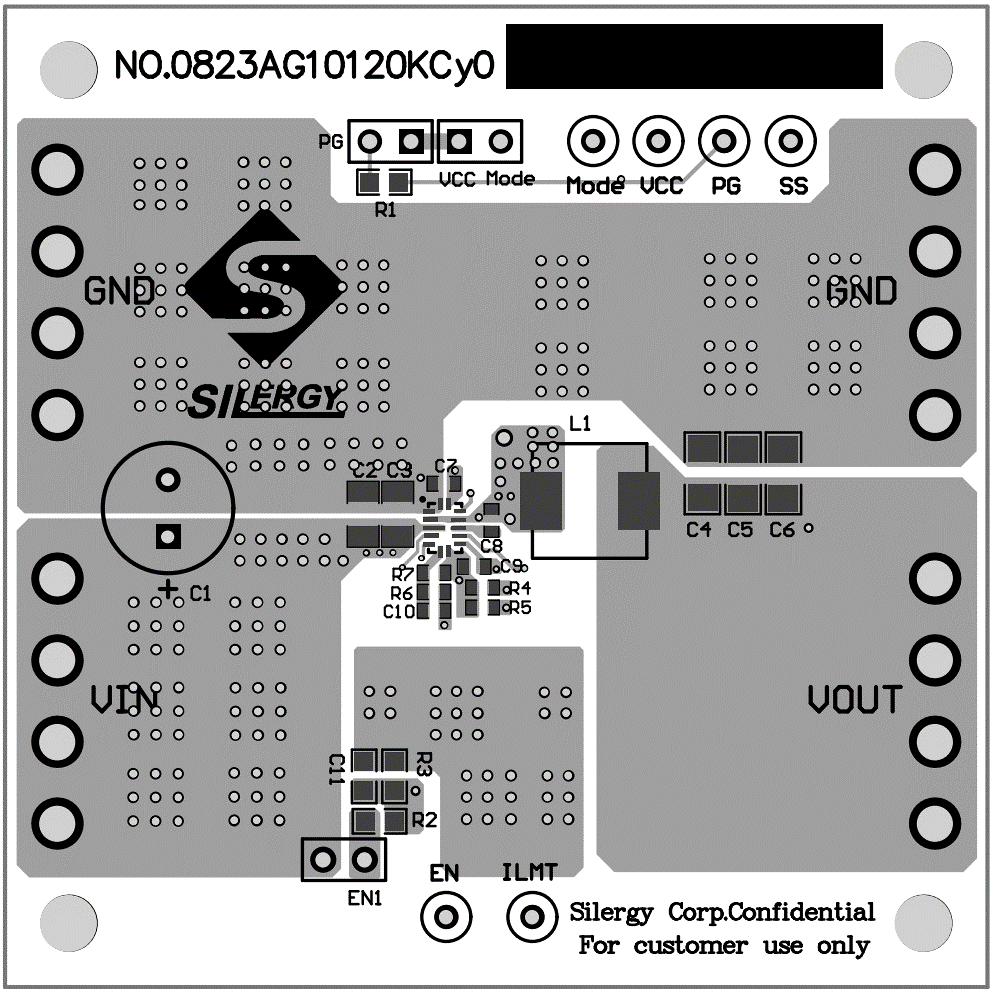

評估板
EVB_SQ29063BWYQ 评估板适用于评估 6A连续电流，16V输入，660kHz/ 1100kHz / 2200kHz 同步降压稳压器。
