高效率，2MHz, 4A 同步降压稳压器
| Part number | SQ29004RHQ |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 5.2 |
|---|
| Vin (max) (V) | 18 |
|---|
| Switching frequency (min)(kHz) | 2000 |
|---|
| Switching frequency (max)(kHz) | 2000 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5.5 |
|---|
| Iout (max) (A) | 4 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1.5 |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | COT+Ripple |
|---|
| Duty cycle (max)(%) | 75 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 75 |
|---|
| Features | Power good, Soft start |
|---|
| Package | QFN2.5×2.5-16 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 5.2V 至 18V 输入电压范围
- 内置开关低导通电阻（顶部/底部）：50mΩ/25mΩ
- 2.0MHz 高开关频率最大限度地减少了外部元件
- 75μA 工作静态电流
- 电源正常指示器
- 轻负载效率的省电模式
- 可靠的保护模式：UVLO、UVP、OTP自动恢复模式
- 逐周期谷电流限制和峰值电流限制
- 可编程软启动
- 符合 RoHS 标准且无卤素
- 紧凑型封装：QFN2.5x2.5-16

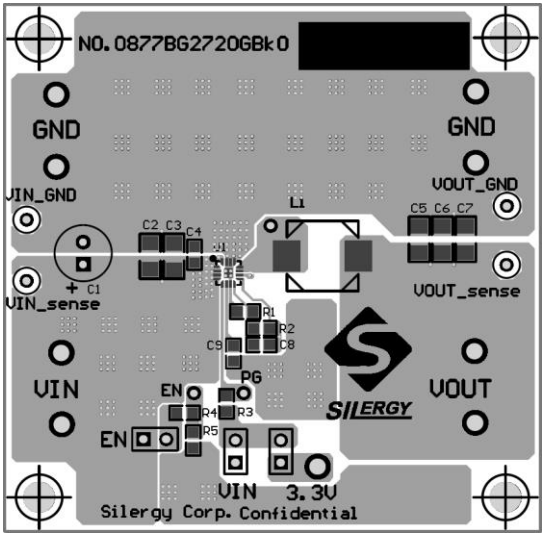

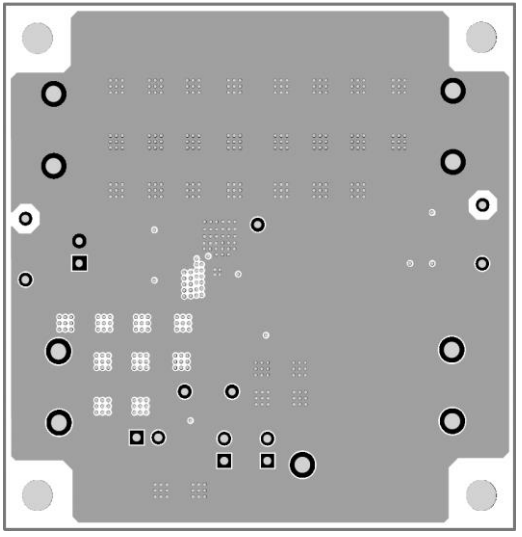

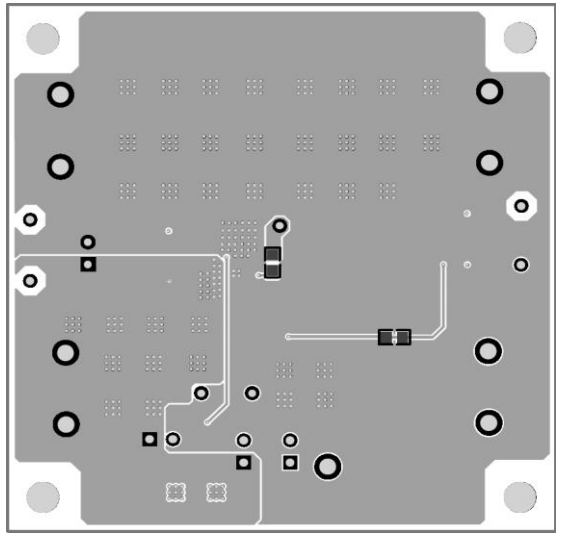

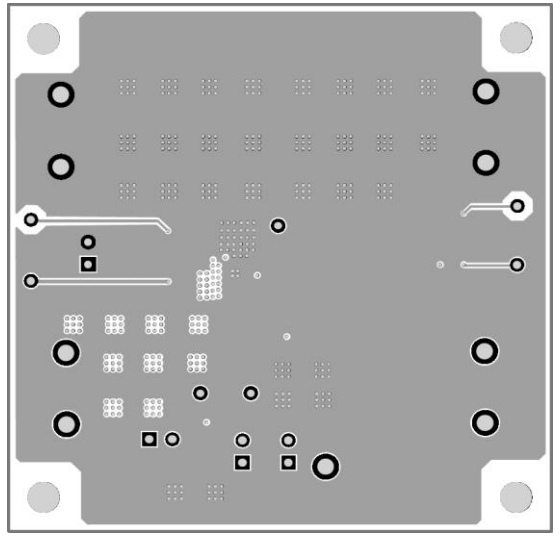

評估板
EVB_SQ29004RHQ评估板用于评估2MHz，4A， 18V输入同步降压稳压器SQ29004RHQ。
