SA55621QCQ

正在量產
Datasheet
低功耗音频编解码器
    Part numberSA55621QCQ
    ADC channel (#)1
    DAC channel (#)1
    Analog input channel (#)2
    Analog output channel (#)3
    Sampling rate(kHz)8, 16, 32, 44.1, 48, 88.2, 96
    ADC SNR(dB)99
    DAC SNR(dB)107
    ADC THD+N (dB)91
    DAC THD+N (dB)83
    FeaturesTDM, Mic direct path, Current limit
    PackageQFN4×4-24
    Operating temperature range(°C)-40 to 125
    • 满足AEC-Q100标准，工作温度等级1
    • 工作电压范围：
    •      -- 模拟供电(AVDD) 3.3V或5V
    •      -- 数字输入输出口电平(DVDD) 1.8V或3.3V
    • 音频DAC：
    •      -- 数字音量范围：+12至-115dB, 每格0.5dB每步长，静音
    •      -- 数字滤波器：快/慢滚降滤波器
    •      -- 2个全差分输出和1个单端输出
    •      -- 差分输出电压范围：AVDD 3.3V时满幅值输出 5.8Vpp，AVDD 5V时满幅值输出8.7Vpp
    •      -- 差分输出时信噪比(SNR) 107dB，总谐波失真+噪声(THD+N) -83dB
    • 音频ADC：
    •      -- 2个全差分输入
    •      -- 前端可编程增益放大器(PGA)范围：-18至+27dB，每格3dB每步长
    •      -- 输入混音(Mixer)
    •      -- 数字滤波器：窄带语音滤波器，宽带语音滤波器，全带语音滤波器，2个可选的双二阶滤波器
    •      -- 差分输入范围：AVDD 3.3V时满幅值输入4.5Vpp ，AVDD 5V时满幅值输入6.8Vpp
    •      -- 数字音量范围：+24至-103dB，每格0.5dB每步长，静音
    •      -- SNR 99dB，THD+N -91dB
    • 麦克风旁路输出驱动：
    •      -- 麦克风旁路增益范围：0至+9dB，每格3dB每步长
    •      -- 2个差分输出
    •      -- 差分输出范围：AVDD 3.3V时满幅值输出5.8Vpp，AVDD 3.3V时满幅值输出8.7Vpp
    •      -- SNR 108dB，THD+N -96dB
    • 音频接口：
    •      -- 支持主从模式
    •      -- 音频数据格式：I²S，左对齐和右对齐，4/8/16通道TDM
    •      -- 支持8 kHz至96 kHz采样率
    •      -- 支持输入输出数据宽度：16-bit，20-bit，24-bit，32-bit
    •      -- 支持通道宽度：16-bit，24-bit，32-bit
    • I2C控制总线
    • 封装：QFN4×4-24

    評估板

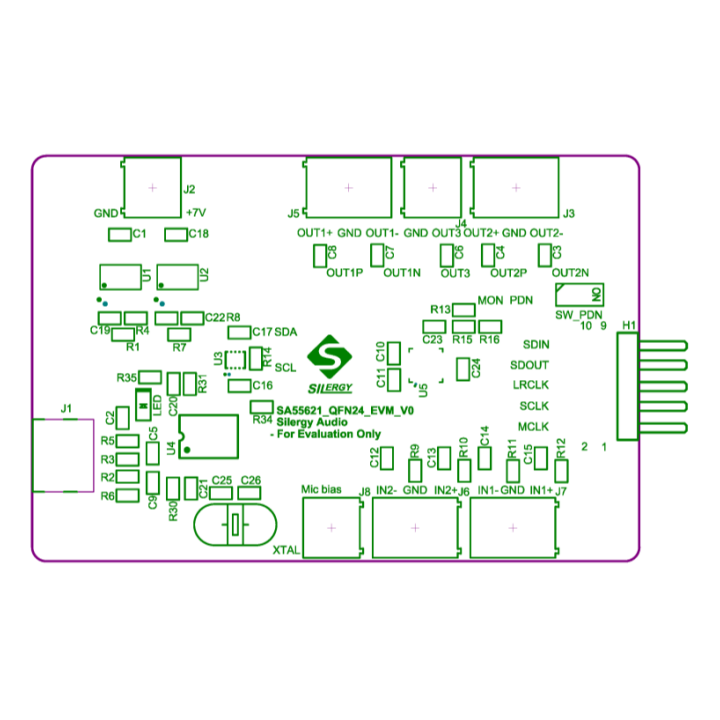

    • 1

      評估板照片

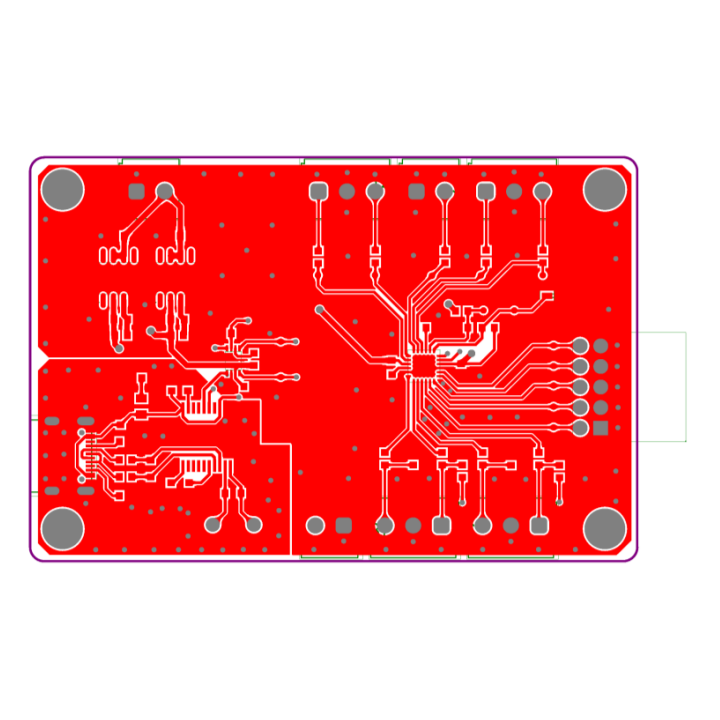

    • 2

      評估板照片

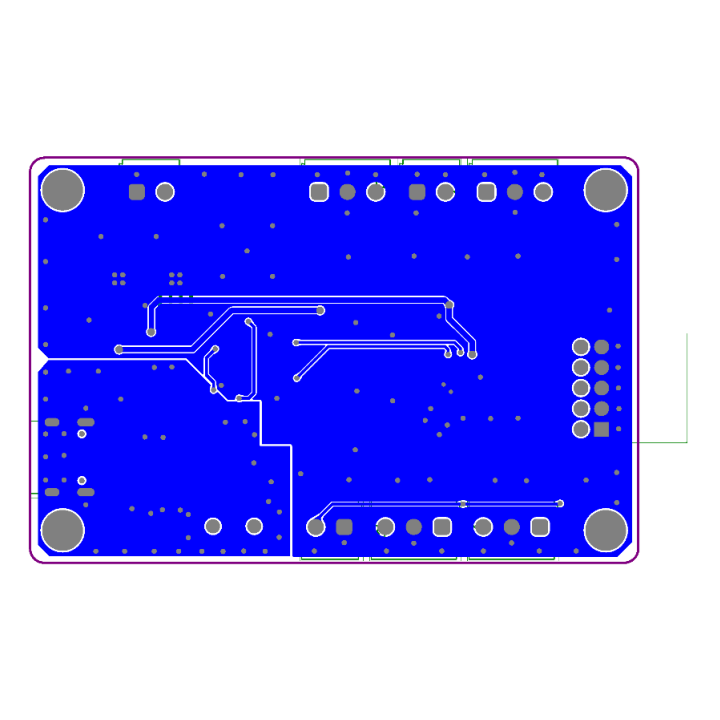

    • 3

      評估板照片

    EVB_SA55621QCQ

    EVB_SA55621QCQ 适用于评估低功耗音频编解码器SA55621QCQ。
